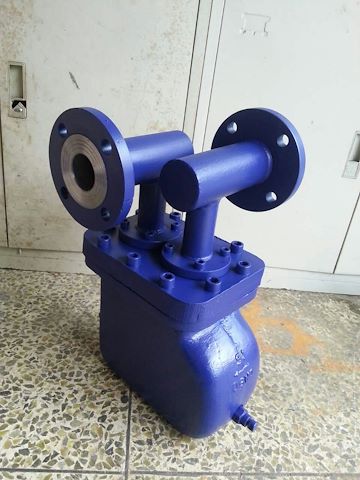

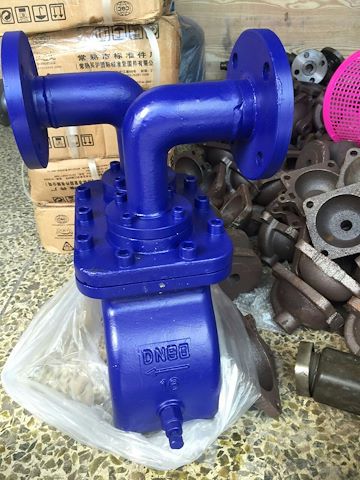

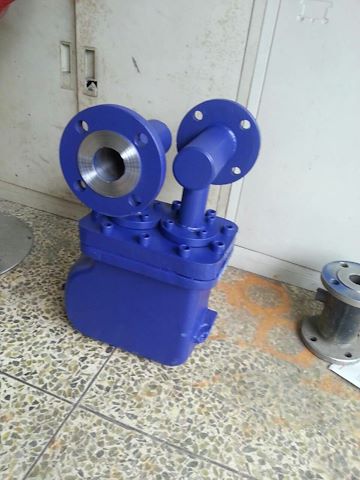

GSB6-16C 杠杆浮球式蒸汽疏水阀 结构特点
| 是否有现货： | 是 | 连接形式： | 法兰 |
| 种类： | 杠杆浮球式 | 适用介质： | 蒸汽 |
| 驱动方式： | 蒸汽 | 形态： | 杠杆浮球式 |
| 品牌： | 逸捷 | 材质： | 铸钢 |
| 流动方向： | 单向 | 通道位置： | 直角式 |
| 型号： | GSB6-16C | 规格： | DN40 |
| 商标： | E-JEY | 包装： | 纸箱、布袋 |
温馨提示：本产品报价为参考价格，仅作网上交易用途。产品具体规格、价格详谈！未经联系直接拍下不支持发货！
邮费说明：因为本产品运费特殊性不好设定，费用采用货到自付运费形式。有任何问题可以咨询客服。以上价格不含运费、不含税费，如需开发增值税票请及时联系客服补差价。注：由于阀门是特殊产请在拍之前联系厂家，运费按各地的实际情况收取。
一、杠杆浮球式蒸汽疏水阀简介：???G3、GH3、GH4、GM、GSB杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。二、杠杆浮球式蒸汽疏水阀特点:?? 杠杆浮球式蒸汽疏水阀此超大排量型蒸汽疏水阀，在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。杠杆浮球式蒸汽疏水阀排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。?
三、杠杆浮球式蒸汽疏水阀结构特点及工作原理：1、采用轧装阀机械（新SCCV开关方式），具有优良的密封性和耐久性。2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。4、采用独特的U型双金属通气口，可大大缩短设备起动时间。5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

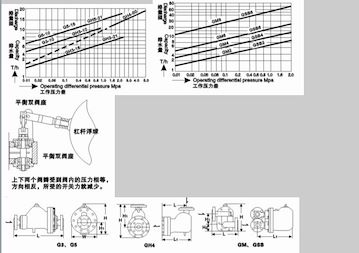

三、杠杆浮球式蒸汽疏水阀结构图:
主要零件材料和性能参数?
| ?主要零部件材料 |
零部件名称 |
| 阀体、阀盖 | ?WC6WCB、WC6 |
| Float Ball浮球 |
Stainless Steel不锈钢 |
| Double seat双阀座 |
Stainless Steel不锈钢 |
| Bracket控制架 |
Stainless Steel不锈钢 |
技术参数表?
| Model产品型号 | 公称通径（DN） |
连接方式 |
使用压力Mpa |
最高允许温度(℃) |
外型（mm） |
产考重量（kg） |
|||||
| L |
L1 |
H |
H1 |
H2 |
W |
||||||
| G3-10-10-21 |
25~50 |
Flange法兰 |
0.01~2.1 |
425 |
265 |
280 |
115 |
230 |
28 |
||
| G5-10-16-21 |
50~100 |
0.01~2.1 |
360 |
300 |
120 |
260 |
52 |
||||
| GH3-10R |
25~32 |
0.01~1.0 |
427 |
280 |
115 |
230 |
44 |
||||
| GH3-16R |
25~50 |
0.01~1.6 |
437 |
280 |
115 |
230 |
46 |
||||
| GH3-21R |
50 |
0.01~2.1 |
457 |
280 |
115 |
230 |
48 |
||||
| GH5-10-16R |
80~100 |
0.01~1.6 |
570 |
300 |
120 |
260 |
70 |
||||
| GH5-21R |
0.01~2.1 |
570 |
300 |
120 |
260 |
73 |
|||||
| GH4-50 |
40~80 |
Flange法兰 |
0.01~5.0 |
425 |
345 |
428 |
430 |
340 |
270 |
75 |
|
| GM2GSB2-10、20 |
25~40 |
Flange法兰 |
0.01~2.0 |
425 |
200 |
310 |
230 |
83 |
59 |
28 |
|
| 50 |
200 |
||||||||||
| GM4GSB6-10、20 |
32~50 |
200 |
380 |
310 |
105 |
90 |
40 |
||||
| GM6GSB6-10、20 |
40~80 |
270 |
439 |
345 |
130 |
88 |
80 |
||||
| GM8GSB6-10、20 |
80~100 |
350 |
608 |
482 |
174 |
120 |
165 |
||||
