“CS45H-16C 钟型浮子式倒吊桶式蒸汽疏水阀 DN15”参数说明
| 是否有现货： |
是 |
连接形式： |
法兰 |
| 种类： |
倒吊桶式 |
适用介质： |
蒸汽 |
| 驱动方式： |
蒸汽 |
品牌： |
逸捷 |
| 材质： |
铸钢 |
流动方向： |
单向 |
| 型号： |
CS45H-16C |
规格： |
DN15 |
| 商标： |
E-JEY |
包装： |
纸箱包装 |
| 产量： |
10000 |
“CS45H-16C 钟型浮子式倒吊桶式蒸汽疏水阀 DN15”详细介绍
温馨提示：本产品报价为参考价格，仅作网上交易用途。
? ? ? ? ? 产品具体规格、价格详谈！未经联系直接拍下不支持发货！
邮费说明：
因为本产品运费特殊性不好设定，费用采用货到自付运费形式。有任何问题可以咨询客服。
以上价格不含运费、不含税费，如需开发增值税票请及时联系客服补差价。
注：由于阀门是特殊产请在拍之前联系厂家，运费按各地的实际情况收取。

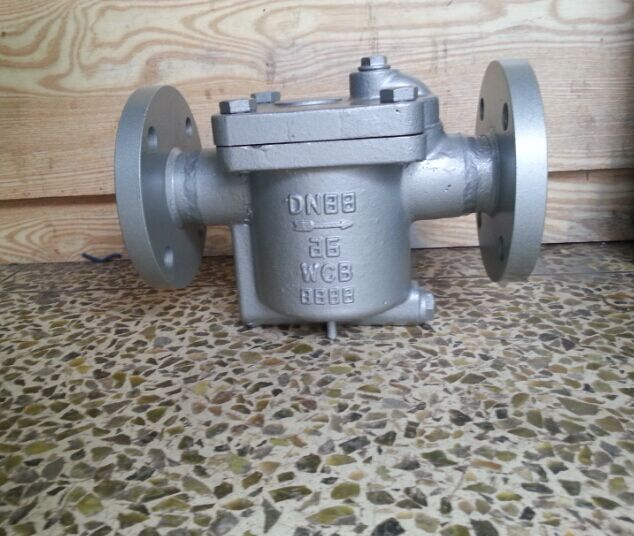

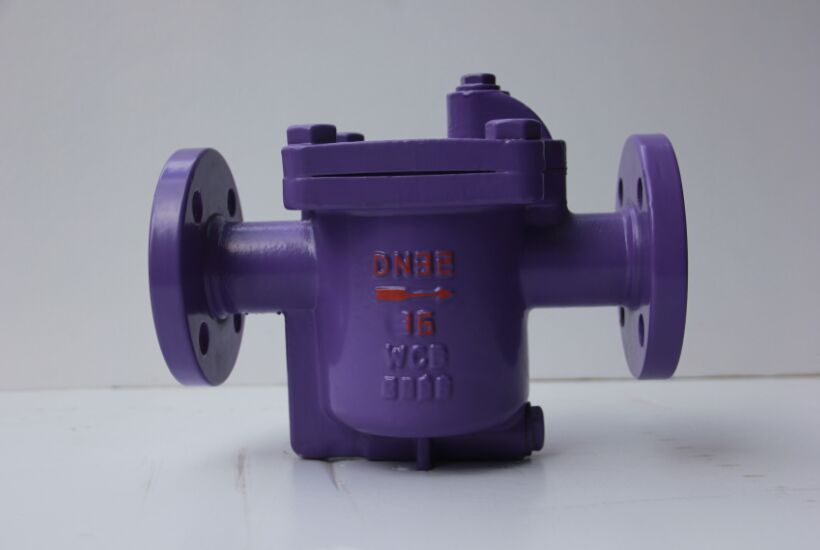

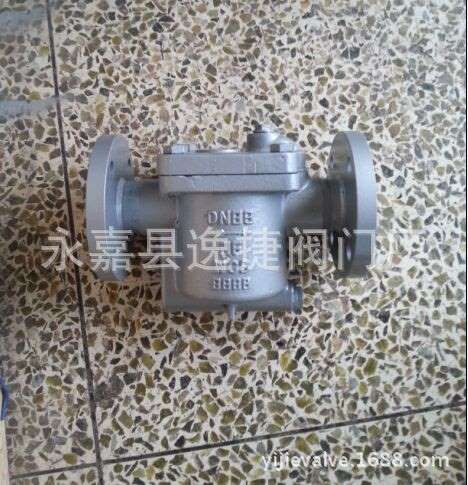

ES10NF(CS45H)倒置桶式蒸汽疏水阀CS45H
工作原理:倒吊桶式蒸汽疏水阀的开启和关闭时根据凝结水和蒸汽的密度差来动作的，其动作标准，可靠。
| 最低工作压力 |
0.01MPa |
铸钢最高允许温度 |
425℃ |
| 最小过冷度 |
≤0℃ |
不锈钢最高允许温度 |
525℃ |
| 最高负荷漏气率 |
≤0 |
使用介质 |
饱和蒸汽、凝结水 |
| 最高允许背压率 |
85% |
排空气装置Exhaust plant |
合金/不锈钢Stainless steel/alloy |
| 阀体、阀盖 |
WCB/304 |
吊桶 |
不锈钢 |
| 阀座 |
2Cr13/304 |
过滤网 |
不锈钢
|
技术参数表?
| ??产品型号 |
?公称通径（DN） |
? ?连接方式 |
??使用压力（Mpa） |
??最高允许 ??温度 （℃） |
??外型尺寸（mm） |
参考重量（kg） |
| L |
H1 |
H2 |
W |
| ES5(CS15H-3.7.11.16) |
15~25 |
Thread 螺纹 |
0.01~0.3、0.7、1.1、1.6 |
400 |
140 |
85 |
90 |
103 |
5 |
| ES5F(CS15H-3.7.11.16) |
15~25 |
Flange 法兰 |
0.01~0.3、0.7、1.1、1.6 |
400 |
210 |
85 |
90 |
103 |
7.5 |
| ES8(CS15H-5.8.16) |
15~25 |
Thread 螺纹 |
0.01~0.5、0.8、1.6 |
350 |
140 |
85 |
90 |
103 |
5 |
| ES8FCS45H-5.8.16) |
15~25 |
Flange?法兰 |
0.01~0.5、0.8、1.6 |
350 |
210 |
85 |
90 |
103 |
7 |
| ES10CS15H-8.12.16 |
25~50 |
Thread?螺纹 |
0.01~0.8、1.2、1.6 |
350 |
200 |
105 |
140 |
120 |
10.5 |
| ES10F(CS15H-8.12.16) |
15~2532~50 |
Flange 法兰 |
0.01~0.8、1.2、1.6 |
350 |
270 |
105 |
140 |
120 |
1415.5 |
| ES12N(CS65H-16 |
15~25 |
Socket weled承插焊 |
0.01~1.6 |
350 |
220 |
110 |
140 |
120 |
14 |
| ESH21W |
15~25 |
0.01~2.1、44 |
425 |
300 |
130 |
150 |
200 |
28 |
| ES12NF(CS45-16) |
15~50 |
Flange 法兰 |
0.01~1.6 |
350 |
290 |
105 |
140 |
120 |
17 |
| ESH21F |
15~25 |
Flange?法兰 |
0.01~2.1、44 |
425 |
310 |
130 |
150 |
200 |
33.5 |

|
